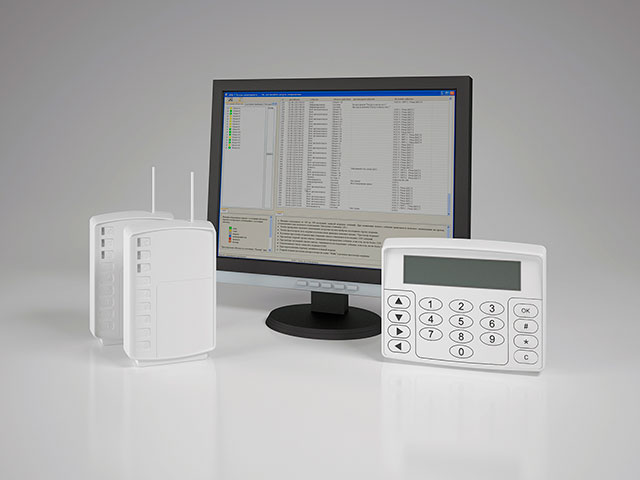

Система беспроводной охранно-пожарной сигнализации. Область применения системы – охрана дачных и жилых поселков, торговых и гаражных комплексов, больших индустриальных и промышленных объектов.
- Организация централизованной охраны компактно расположенных объектов путем передачи извещений по радиоканалу.
- организация индивидуальной защиты путем передачи по радиоканалу сигналов с тревожных кнопок на пост охраны.
Состав системы Астра-Y:
Типовые схемы применения
Особенности
- Двусторонний радиообмен с квитированием для использования на нелицензируемой частоте 433 Мгц с нелицензируемыми уровнями мощности до 10 мВт;
- использование в качестве “радиоудлинителя” выхода объектового ППКОП на ПЦН;
- NEW: поддержка тревожной кнопки ПДУ Астра-Y (начиная с версий ПО 4_0).
Каждый ПДУ передает извещение о тревоге на отдельный круглосуточный раздел с автовзятием. Автовзятие производится автоматически через 10 с или по команде оператора на ПЦН.
ПДУ занимает в УОП один адрес и раздел.
- двухуровневая ретрансляция извещений (начиная с версий ПО 3_0). Функцию ретранслятора выполняет УОО в зависимости от уровня ретрансляции, назначенного ему при регистрации.
- максимальная емкость системы:
- один пульт централизованного наблюдения "ПЦН Астра-Y",
- 4 устройства оконечных пультовых (УОП). Обеспечивают возможность работы на 4-х частотных каналах;
- 250 устройств оконечных объектовых (УОО) и/или тревожных кнопок ПДУ (возможность контроля одним УОП всех устройств),
- 2000 объектов (1 объект = 1 раздел/ШС) при применении объектовых ППКОП Астра-712/8;
- дальность действия пары приборов УОО-УОП*:
- со штатной штыревой антенной 10/100 мВт - до 2500/3400 м,
- с внешней антенной АШ-433 10/100 мВт - до 4500/8700 м,
- с внешней антенной АШ-433 на УОП, АН-433 на УОО при мощности 100 мВт - 12400 м;
- дальность действия пары приборов ПДУ-УОП*:
- со штатной штыревой антенной 10/100 мВт - до 500 м;
- мощность передающего тракта УОП и УОО** - 10/30/100мВт;
- использование выносных антенн для увеличения дальности;
- функция тестирования радиоканала;
- алгоритм контроля связи с выдачей соответствующих извещений при потере связи:
- с одним УОО - через 4 - 40 минут (время настраивается);
- со всеми УОО - через 3 минуты;
- 16 частотных каналов;
- выбор частотного канала;
- динамическое кодирование сообщений с защитой от “квалифицированного обхода” (подмена радиоустройств, использование ранее записанных извещений);
- алгоритм исключения наложений сигналов от нескольких УОО;
- цифровой интерфейс RS-485 для обеспечения проводной связи УОП с ПЦН.
В качестве ПЦН применяется прибор "ПЦН Астра-Y" или компьютер с установленным программным обеспечением АРМ Астра-Y . При использовании компьютера пульт "ПЦН Астра-Y" рекомендуется оставить в системе в качестве резервного устройства. Пульт будет находиться в режиме ожидания и, в случае выхода из строя ПК, позволит оперативно запустить мониторинг объектов;
- настройка системы и создание ПЦН на ПК с ОС Windows выполняется с помощью программы для компьютера АРМ Астра-Y (размещено на сайте для бесплатного скачивания);
- настройка системы с использованием пульта "ПЦН Астра-Y" версии ev6_1_5 (и ниже), обновление ПО ПЦН с версий ev6_1_5 (и ниже) на версии ev6_3_0 (и выше) выполняется с помощью программы для ПК Pconf-Y*** (размещено на сайте для бесплатного скачивания);
- обновление ПО УОО и УОП с версий 1_4 (и ниже) на версии 3_0 (и выше) выполняется с помощью программы для ПК Pconf-Y***;
- обновление ПО ПЦН, начиная с версии ev6_3_0, обновление ПО УОО и УОП, начиная с версий 3_0, выполняется с помощью программы для ПК АРМ Астра-Y;
- пульт "ПЦН Астра-Y" и ПО АРМ Астра-Y не предназначены для постановки на охрану/снятия с охраны.
* На прямой видимости. Радиус действия в значительной степени зависит от конструктивных особенностей препятствий, места установки, помеховой обстановки и типов использованных внешних антенн
** В заводских настройках 10 мВт.
*** программа совместима только с 32-разрядными операционными системами
