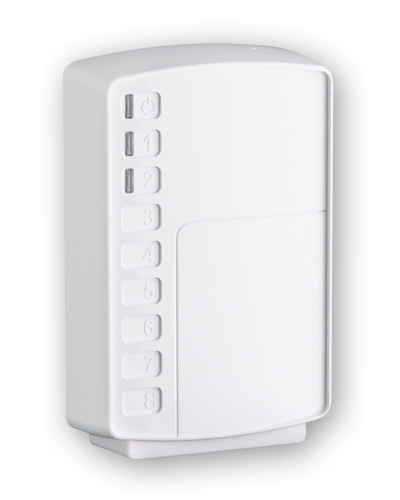

 ТЕКО Астра-Y УОП |
2 814 р. |
|
|
Основные характеристикиУстройство оконечное пультовое (УОП), частота 433 МГц.
Прием по радиоканалу извещений от зарегистрированных устройств оконечных объектовых (УОО), тревожных кнопок (ПДУ) и передача извещений по интерфейсной линии RS-485 на ПЦН
|
|
|
Технические характеристики
Особенности
- Двусторонняя радиоканальная связь с квитированием;
- радиус действия радиоканала УОП со штатной антенной до 3400 м в прямой видимости;
- радиус действия радиоканала УОП с внешней антенной до 12400 м в прямой видимости;
- NEW: поддержка тревожных кнопок ПДУ Астра-Y (начиная с версии ПО 4_0). ПДУ занимает в УОП один адрес и раздел. Каждый ПДУ передает извещение о тревоге на отдельный круглосуточный раздел с автовзятием. Автовзятие производится автоматически через 10 с или по команде оператора на ПЦН;
- поддержка двухуровневой ретрансляции извещений с объектов* (начиная с версии ПО 3_0). Функцию ретранслятора выполняет УОО в зависимости от уровня ретрансляции, назначенного ему при регистрации;
- 2 режима работы УОП:
- автономный,
- расширенный;
- автономный режим - работа без пульта "ПЦН Астра-Y" или компьютера;
- расширенный режим - совместная работа с пультом "ПЦН Астра-Y" или компьютером с установленным ПО АРМ Астра-Y для мониторинга охраняемых объектов;
- переключение частотного канала;
- переключение мощности передающего тракта;
- постоянный контроль связи по радиоканалу;
- выбор времени контроля радиоканала от 4 до 40 мин;
- тестирование радиоканала;
- контроль напряжения электропитания;
- контроль вскрытия корпуса;
- возможность программирования перемычками при отсутствии ПЦН;
- возможность использования выносных антенн
* Тревожные кнопки ПДУ не поддерживают ретрансляцию, работают только напрямую с УОП.
Основные данные
- автономный режим работы УОП обеспечивает:
- регистрацию до 48 устройств оконечных объектовых (УОО) и тревожных кнопок ПДУ,
- индикацию состояний УОО/ПДУ,
- выдачу извещений:
- на релейные выходы Relay1, Relay2,
- на выход типа открытый коллектор ОС с режимом работы "Звуковой",
- по интерфейсу LIN на выносные модули индикации "Астра-861", релейные модули "Астра-821", "Астра-822";
- расширенный режим работы УОП обеспечивает:
- регистрацию до 250 устройств оконечных объектовых (УОО) и тревожных кнопок ПДУ,
- передачу информации от объектовых устройств и тревожных кнопок по интерфейсу RS-485 на пульт "ПЦН Астра-Y" или ПК с установленным ПО АРМ Астра-Y,
- для подключения к ПК применяется устройство сопряжения "Астра-984",
- интерфейс LIN не используется;
- не требует получения разрешений на применение от органов государственной радиочастотной службы
Технические данные
| Параметры радиоканала: |
|
| диапазон частот |
433,92± 0,2 % МГц |
| количество частотных каналов |
16 |
| чувствительность приемного тракта |
-102 дБм |
| мощность передающего тракта* |
10/30/100 мВт |
дальность радиоканала**:
- со штатной штыревой антенной при мощности 10/100 мВт,
- с внешней антенной АШ-433 при мощности 10/100 мВт,
- с внешней антенной АШ-433 на УОП, АН-433 на УОО при мощности 100 мВт |
2500/3400 м
4500/8700 м
12400 м |
| напряжение питания |
от 10,5 до 15 В |
| максимальный ток потребления |
180 мА |
| время технической готовности к работе |
5 с |
| максимальное напряжение нагрузки релейных выходов Relay1, Relay2 |
100 В |
| максимальный ток нагрузки выходов Relay1, Relay2 |
100 мА |
| максимальный ток нагрузки выхода типа открытй коллектор ОС |
100 мА |
| ммаксимальное постоянное напряжение нагрузки выхода ОС |
70 В |
| длина интерфейсной линии расширения LIN (при R <100 Ом, C< 0,033 мкФ), не более |
200 м |
| длина интерфейсной линии RS-485, не более |
1000 м |
| Условия эксплуатации: |
|
| - температура |
от -10 до +50°С |
| - относительная влажность воздуха без конденсации влаги |
до 95% при +35°С |
| - степень защиты оболочкой |
IP41 |
* В заводских настройках 10 мВт.
**На прямой видимости. Радиус действия в значительной степени зависит от конструктивных особенностей помещения, места установки, помеховой обстановки.
Информативность

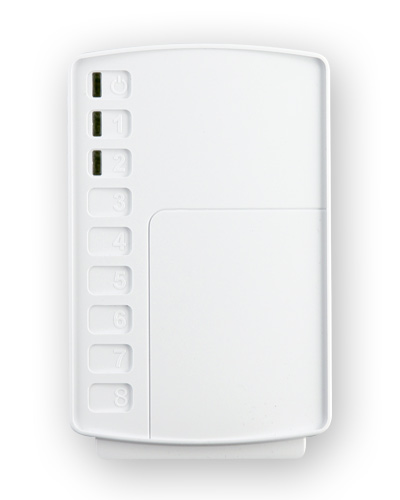

- три светодиодных индикатора:
- верхний - индикация наличия помех, перегруженности радиоэфира,
- "1" - индикация состояния всех ШС и разделов охранного типа, а также состояния УОО, ПДУ и ПКП, подключенного к УОО,
- "2" - индикация состояния всех ШС и разделов пожарного типа;
- два релейных выхода:
- Relay 1 - отображает состояние всех ШС и разделов охранного типа, а также состояния УОО, ПДУ и ПКП, подключенного к УОО,
- Relay 2 - отображает состояние всех ШС и разделов пожарного типа и работает в режиме круглосуточной охраны;
- выход типа открытый коллектор (режим "Звуковой"):
- включается на 2 мин при нарушении хотя бы одного охранного ШС/раздела,
- переключается в течение 10 мин при нарушении хотя бы одного пожарного ШС/раздела,
- выключен во всех остальных случаях;
- вход/выход линии расширения LIN;
- вход/выход RS-485;
- антенный разъем.
|
