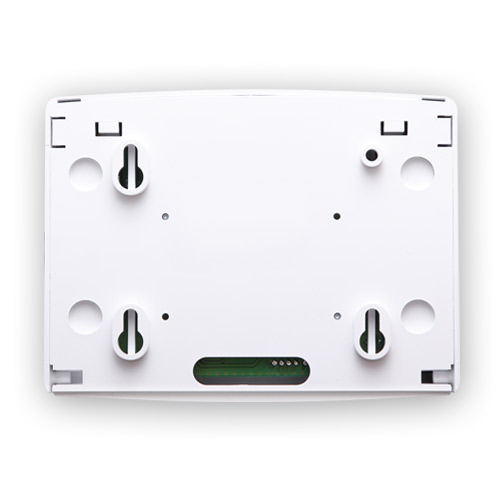

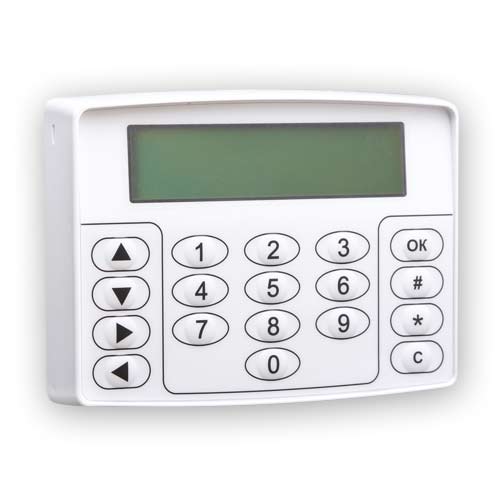

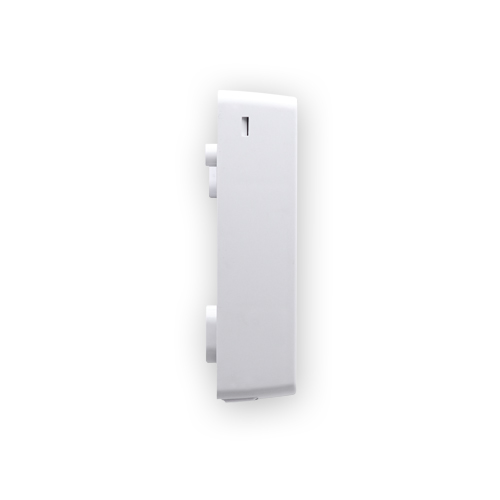

ТЕКО Астра-Y ПЦН |
5 396 р. |
|
Основные характеристикиПульт централизованного наблюдения, контроль.
- Организация централизованной охраны объектов от несанкционированных проникновений и пожаров путем контроля состояния:
- ШС устройств оконечных объектовых (УОО) системы Астра-Y;
- ШС ППКОП Астра-712/4, Астра-712/8, подключенных к УОО Астра-Y;
- разделов ППКОП Астра-812, Астра-812М, Астра-812МВ, подключенных к УОО Астра-Y;
- управление средствами оповещения;
- выдача тревожных извещений через релейные выходы;
- выдача извещений по линии расширения LIN на релейные модули Астра-821/822, модули индикации Астра-861;
- ведение журнала событий;
- работа в качестве основного или резервного пульта централизованной охраны.
|
|
Технические характеристики
Особенности
- Максимальная емкость системы Астра-Y с применением ПЦН Астра-Y:
- 250 объектовых устройств УОО Астра-Y,
- 2000 ШС/разделов объектовых ППКОП, подключенных к УОО;
- интерфейс RS-485 для подключения до 4-х устройств оконечных пультовых (УОП) Астра-Y;
- интерфейс LIN для подключения дополнительного оборудования (модулей силовых реле Астра-821, модулей сигнальных реле Астра-822, модулей индикации Астра-861);
- USB разъем для программирования системы с ПК и для обновления программного обеспечения пульта;
- возможность настройки системы с клавиатуры пульта из Меню инженера с доступом по паролю Инженера;
- быстрый доступ с клавиатуры для просмотра журнала событий, состояний ШС, разделов, объектов, оборудования и т.д.;
- журнал на 1500 событий;
- энергонезависимые календарь - часы;
- режим ожидания при мониторинге объектов на ПК с установленным ПО АРМ Астра-Y.
Основные данные
- Программное обеспечение (ПО), установленное в пульт - Y-PCN-ev6_3_0;
- NEW: поддержка двухуровневой ретрансляции извещений (начиная с версии ПО 6_3_0). Функцию ретранслятора выполняет УОО в зависимости от уровня ретрансляции, назначенного ему при регистрации;
- программа для обновления ПО пульта - Pconf-Y*;
- программа для настройки пульта и системы Астра-Y при мониторинге на пульте ПЦН Астра-Y - Pconf-Y;
- программа для настройки пульта и системы Астра-Y при мониторинге на ПК - АРМ Астра-Y. В этом варианте пульт ПЦН Астра-Y применяется как резервное устройство, находящееся в режиме ожидания на случай прекращения обмена с ПК по интерфейсу RS-485;
- поддержка до 4-х устройств оконечных пультовых УОП Астра-Y;
- регистрация УОО в УОП;
- регистрация кодов подтверждения (до 32 кодов);
- считывание данных о регистрации из подключенных к нему УОП;
- переключение частотного канала УОП и УОО зарегистрированных в УОП;
- переключение мощности УОП и УОО, зарегистрированных в УОП;
- назначение в объекты (с заданным номером от 1 до 1999) ШС УОО или ШС/разделов ППКОП, подключенных к УОО. В этом случае во всех извещениях, относящихся к изменению состояния ШС, на дисплей пульта выдается его номер как источник события. Если объект не назначен, на дисплей выдается номер УОО и номер ШС (при работе УОО совместно с ППКОП);
- исключение объектов из обслуживания и включение объектов в обслуживание;
- регистрация (в протоколе) событий в системе по каждому УОО и номеру ШС/разделу;
- установка времени контроля канала от 4 до 40 минут;
- тестирование радиоканала;
- привязка реле Relay1 к ШС/разделам типа "охранный";
- привязка реле Relay2 к ШС/разделам типа "пожарный";
- режим работы реле - программируемый (Тревога, Контрольная лампа, Звуковой);
- выход открытый коллектор ОС1 - для подключения звукового оповещателя;
- выход открытый коллектор ОС2 - для подключения светового оповещателя.
* программа совместима только с 32-разрядными операционными системами.
Технические данные
Напряжение питания |
10,5÷15 В |
ток потребления, не более |
200 мА |
максимальный ток, коммутируемый реле |
0,1 А |
максимальное напряжение, коммутируемое реле |
100 В |
максимальный ток нагрузки выхода OC1 |
1,5 А |
максимальный ток нагрузки выхода OC2 |
0,1 А |
максимальное напряжение нагрузки выхода OC1 |
30 В |
максимальное напряжение нагрузки выхода OC2 |
12 В |
время технической готовности, не более |
15 с |
длина линии интерфейса LIN при R <100 Ом, C< 0,033 мкФ, не более |
200 м |
длина линии интерфейса RS-485, не более |
1000 м |
габаритные размеры |
145х110х31 мм |
Условия эксплуатации: |
|
- температура |
от -10 до +55°С |
- относительная влажность воздуха без конденсации влаги |
до 93% при +40°С |
- степень защиты оболочкой |
IP41 |
Информативность

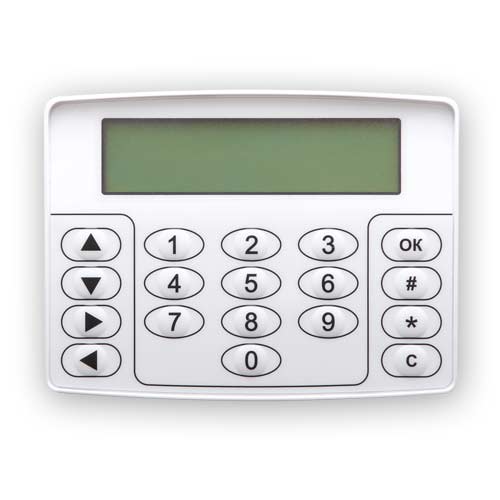

- Знакосинтезирующий индикатор 2 х 16 (высота символа 10 мм) с подсветкой;
- два программируемых выхода типа "открытый коллектор" для звукового и светового оповещателей;
- два программируемых выходных реле;
- встроенный звуковой сигнализатор;
- вход/выход линии интерфейса RS-485;
- вход/выход линии интерфейса LIN.
|
