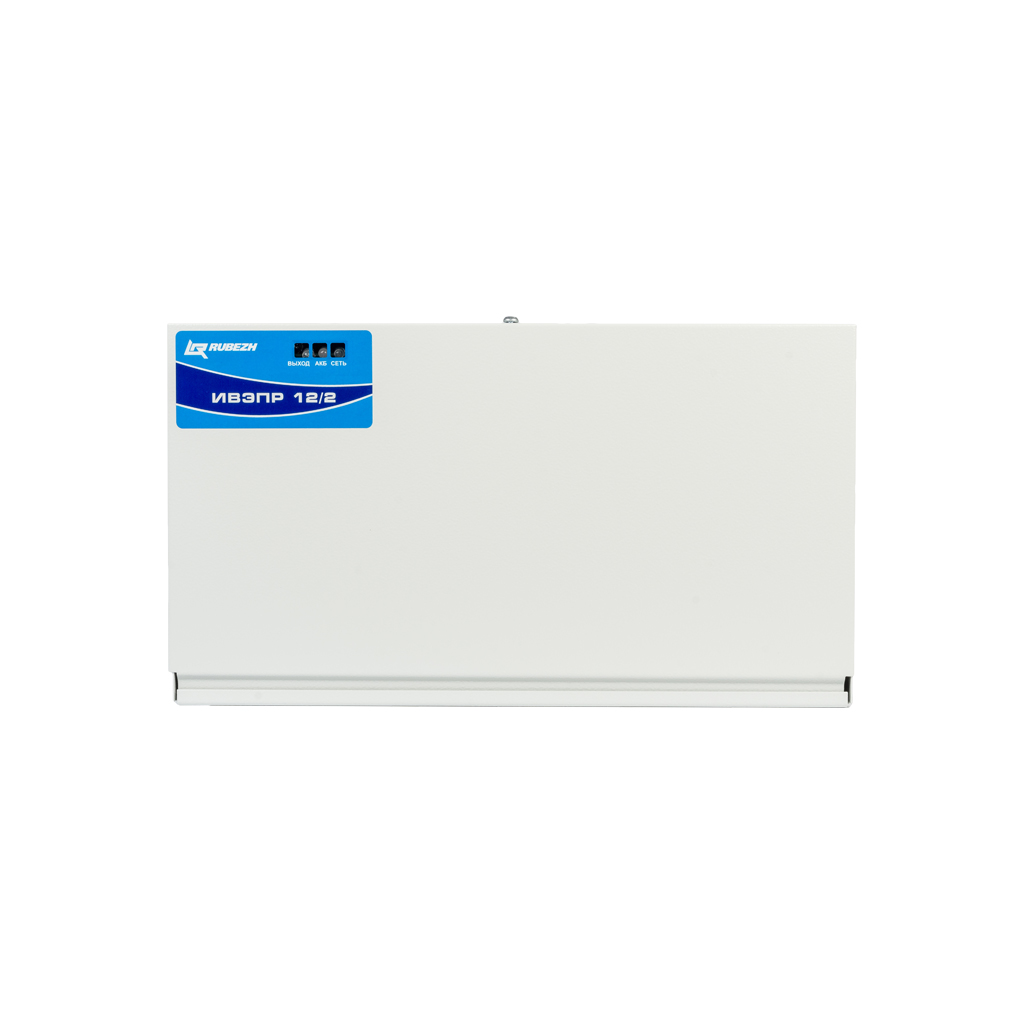

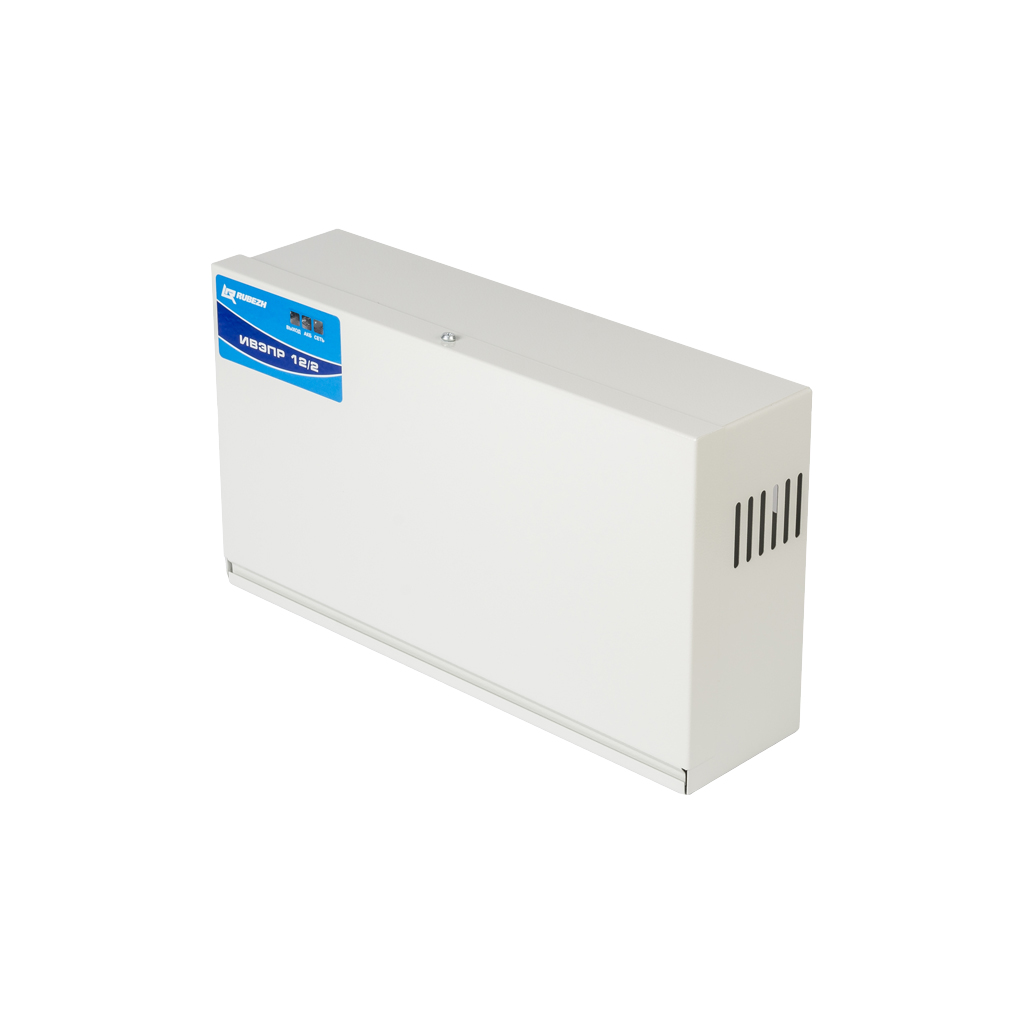

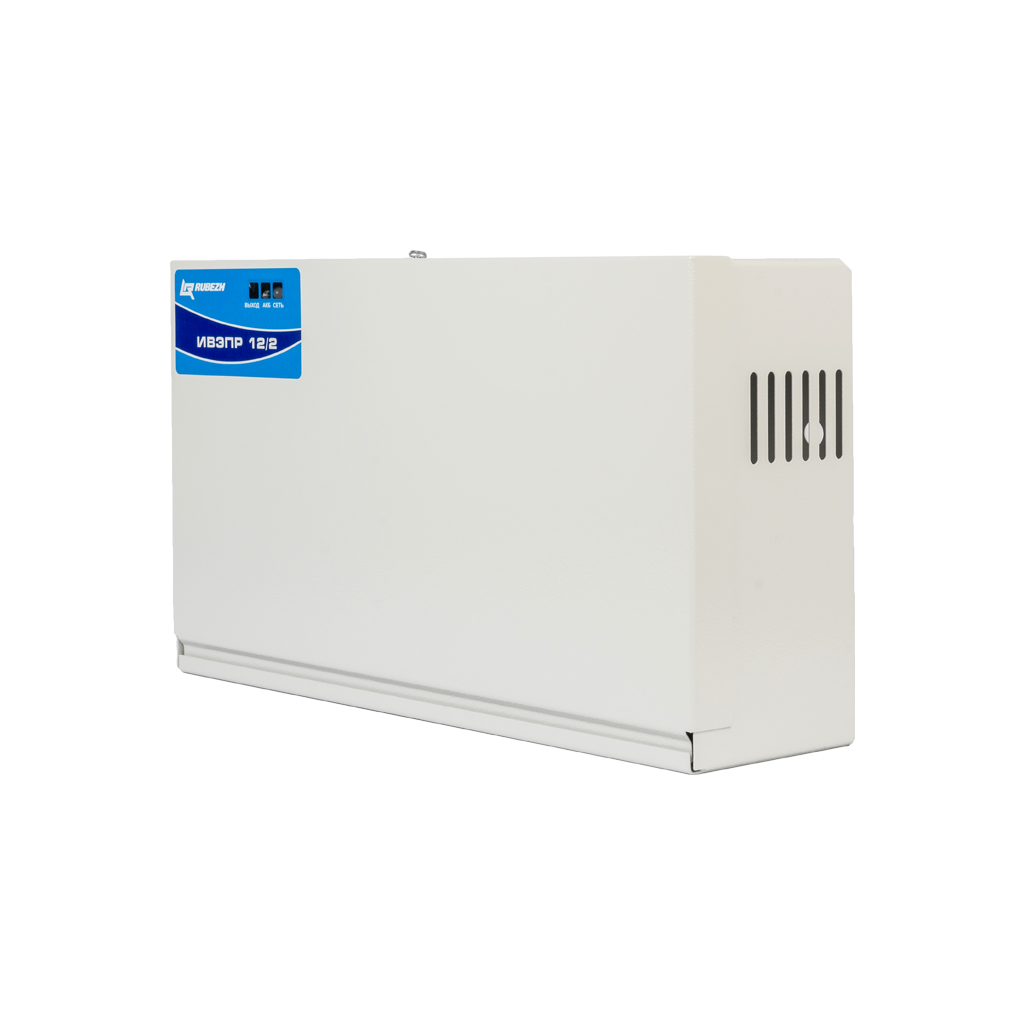

Источник питания Рубеж ИВЭПР 12/2 2х12-Р БР

3 390 р.

Склад:
арт. 16815

Основные характеристики

ИСТОЧНИК ВТОРИЧНОГО ЭЛЕКТРОПИТАНИЯ РЕЗЕРВИРОВАННЫЙ ИВЭПР 12/2 2х12-Р БР

Импульсный источник питания номинальным постоянным напряжением 12 В и током нагрузки до 2,0 А. Предназначен для стабильного бесперебойного электропитания средств охранной и пожарной сигнализации, а также систем видеонаблюдения.

Краткие сведения

Ток нагрузки:2A
Выходное напряжение:12В
Тип исполнения:Внутренние
Розничная цена : 3 390 р.
Ваша цена р. заказать шт.
Есть в наличии

Технические характеристики

Входное напряжение сети 140…250 В
Номинальный ток нагрузки» 0...2 А
Максимальный кратковременный ток нагрузки до 4 А в течение в течение 5 сек
Выходное постоянное напряжение
 —  при работе от сети 13,3…13,8 В
 —  при работе от АКБ 10,8…13,5 В
Величина пульсаций выходного напряжения (не считая синфазной помехи) при работе от сети не более 100 мВ
Напряжение отключения АКБ при защите от глубокого разряда 10,4 В ± 0,3 В
Собственное потребление источника от АКБ в резервном режиме не более 40 мА
Потребление источника в режиме защиты АКБ от глубокого разряда
в исполнении 12/2 1x7
в исполнении 12/2 2x7, 12/2 2x12

не более 6 мкА
не более 5 мА
Tок заряда АКБ при напряжении АКБ 12,0 В не более 0,35А
Мощность, потребляемая от сети переменного тока не более 40 Вт
Диапазон рабочих температур от -10 ºС до +50 ºС
Степень защиты оболочки по ГОСТ 14254-96 IP20
Время технической готовности источника к работе после включения напряжения питания не более 10 с
Наработка на отказ не менее 40 000 ч.
Средний срок службы не менее 10 лет

ИВЭПР 12/2 выпускается в нескольких исполнениях, резервирование осуществляется от одной или двух аккумуляторных батарей. В зависимости от исполнения может быть предусмотрена техническая возможность подключения боксов резервного электропитания БР12 (производства ГК «Рубеж») для увеличения времени непрерывной работы от АКБ.

Преимущества 12/2 2х12-Р БР

Импульсная схема ИВЭПР обеспечивает высокий коэффициент полезного действия, что снижает затраты на электроэнергию при эксплуатации, а также сводит к минимуму тепловыделение источника, которое негативно сказывается на сроке службы аккумуляторной батареи.

В состав схемы ИВЭПР 12/2 входит электронный ключ, позволяющий постоянно тестировать наличие и состояние аккумуляторной батареи, а также управлять процессом её заряда. Зарядный ток находится в обратной зависимости от степени заряда АКБ. Таким образом, по мере заряда АКБ величина зарядного тока уменьшается и в конечном итоге остаётся на уровне компенсации саморазряда АКБ. Электронный ключ, компенсируя саморазряд, поддерживает напряжение на АКБ на максимальном уровне, при этом полностью исключена ситуация перезаряда АКБ. Каждая АКБ имеет свою цепь заряда, таким образом, уровень зарядного тока поддерживается для каждой АКБ индивидуально. Источник не производит заряд АКБ с напряжением ниже 10 В, поскольку глубоко разряженные АКБ являются, как правило, неисправными и непригодными к эксплуатации.

Источник обеспечивает низкий уровень высокочастотных помех за счёт оптимальной топологии печатной платы и помехоподавляющих элементов. Диапазон сетевого напряжения от 130 до 265 В. Температурный диапазон от -10 ºС до +50 ºС.

ИВЭПР 12/2 2x12-Р БР обеспечивает:

  • Автоматический заряд АКБ при наличии сети переменного тока;
  • автоматический переход на работу от АКБ при снижении сетевого напряжения ниже минимального рабочего значения и возврат на питание от сети при восстановлении сетевого напряжения;
  • электронную защиту от переполюсовки при подключении АКБ и замыкания клемм присоединения АКБ. При работе от сети переполюсовка или замыкание клемм АКБ не влияет на выходное напряжение;
  • защиту аккумуляторных батарей от глубокого разряда путём отключения АКБ от нагрузки при снижении напряжения на АКБ ниже определённого значения. При отсутствии сетевого напряжения после подключения исправной, заряженной АКБ источник выходит на заданный режим выходного напряжения автоматически;
  • электронную защиту источника от короткого замыкания и перегрузок по току. После устранения режима короткого замыкания или перегрузки источник автоматически восстанавливает выходное напряжение;
  • защиту схемы источника от повреждений при скачках сетевого напряжения за счёт наличия металлоксидного варистора;
  • защиту нагрузки от повышенного напряжения в случае неисправности схемы стабилизации источника путем отключения выходного напряжения.

ИВЭПР 12/2 соответствует требованиям ГОСТ Р 53325-2012, имеет сертификат соответствия требованиям Технического регламента о пожарной безопасности и может использоваться для питания систем пожарной сигнализации и автоматики.

Конструкция

Источник состоит из металлического корпуса с установленной внутри платой. В корпусе предусмотрено место для установки одной или двух герметичных свинцово-кислотных аккумуляторных батарей максимальной емкостью 7 или 12 А*ч в зависимости от исполнения. На плате находятся импульсный преобразователь напряжения сети 230 В в постоянное напряжение 13,8 В и схемы защиты, индикации, заряда и контроля АКБ. Выходное напряжение преобразователя 13,8 В является также напряжением питания схемы заряда АКБ. Источник имеет независимые схемы контроля и заряда для каждой из АКБ. Выход источника гальванически изолирован от корпуса. Корпус имеет винт защитного заземления.

Информативность

Индикатор СЕТЬ:

  • при наличии сети 230 В - светится зеленым светом;
  • при отсутствии сети 230 В - не светится.
Индикатор АКБ (для исполнений в корпусе 1х7):
  • при наличии исправной и заряженной АКБ - светится зеленым цветом;
  • при неправильном подключении (переполюсовке) АКБ - светится красным цветом;
  • при отсутствии АКБ – не светится.
Индикатор АКБ (для исполнений в корпусе 2х7 и 2х12):
  • при наличии хотя бы одной исправной и заряженной АКБ – светится зеленым цветом;
  • при разряде АКБ на 80% (до (11,1 ± 0,2) В, режим «Предварительный разряд») – светится оранжевым цветом;
  • при отсутствии АКБ или неправильном подключении (переполюсовке) АКБ – светится красным цветом.
Индикатор ВЫХОД:
  • при наличии напряжения на выходе (нет КЗ) - светится зеленым цветом;
  • при отсутствии выходного напряжения – не светится.
Информационный выход «Авария». На выходе «Авария» присутствует напряжение +12 В если выполняются 3 условия:
  • наличие сети 230 В;
  • наличие исправной и заряженной АКБ;
  • наличие выходного напряжения (нет КЗ).

При отсутствии любого из вышеперечисленного – напряжение 0 В (выход разомкнут). Допустимая нагрузка информационного выхода – 50 мА.

В исполнении «-Р» информационный сигнал «АВАРИЯ» сделан в виде замыкающихся контактов электромеханического реле («сухой контакт»):

  • при наличии всех трех вышеперечисленных условий – контакты реле замкнуты,
  • при наступлении аварийного события контакты реле размыкаются.

Варианты исполнения

Наименование Код корпуса Количество и максимальная ёмкость АКБ Размеры корпуса, мм Масса без АКБ, не более Выход «авария» Возможность подключения боксов БР12
ИВЭПР 12/2 1х7 К3 1 х 7 А*ч 194х81х180 1,3 Транзисторный ключ нет
ИВЭПР 12/2 1х7-Р К3 1 х 7 А*ч 194х81х180 1,3 Реле «сухой контакт» нет
ИВЭПР 12/2 2х7 К1 2 х 7 А*ч 324х86х182 1,8 Транзисторный ключ по заказу
ИВЭПР 12/2 2х7-Р К1 2 х 7 А*ч 324х86х182 1,8 Реле «сухой контакт» по заказу
ИВЭПР 12/2 2х12 БР К2 2 х 12 А*ч 324х111х182 2,0 Транзисторный ключ есть
ИВЭПР 12/2 2х12-Р БР К2 2 х 12 А*ч 324х111х182 2,0 Реле «сухой контакт» есть
